MagHyst® modular

MagHyst® modular ist ein rechnergesteuertes, modular aufgebautes Messsystem zur individuellen Anpassung an kundenspezifische Messaufgaben.

MagHyst® modular eignet sich insbesondere für den Einsatz in Forschungs- und Entwicklungsabteilungen sowie Prüflaboren und Forschungseinrichtungen, die sich mit der Entwicklung und Herstellung elektromagnetischer Systeme beschäftigen.

MagHyst modular für Forschung und Entwicklungs

Durch den modularen Aufbau können Messobjekte in unterschiedlichen Leistungsbereichen mit einem Gerät vermessen werden.

Das gesamte Spektrum der verfügbaren Elektromagnete wird mit einzelnen Modulen, die auf definierte Mess- und Leistungsbereiche ausgelegt sind, abgedeckt.

Durch die vielseitigen Einsatzmöglichkeiten bietet MagHyst® modular die ideale messtechnische Begleitung des Entwicklungsprozesses von Elektromagneten. Mit Hilfe des patentierten Einspulenmessverfahrens können sowohl Funktionsmuster und Prototypen als auch Serienbauteile ohne aufwendige Präparation unter realen Einsatzbedingungen geprüft und analysiert werden.

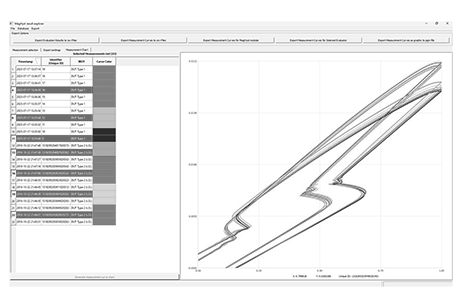

Die gemessenen Kennlinien liefern eine Vielzahl an Informationen über den Aktor:

  • Anzugs-, Abfallströme
  • Luftspalt
  • Stick-Slip-Effekt
  • Bewegungsvorgang
  • Kräfte im Elektromagneten wie Reibung und Federn
  • Einflüsse von Fertigungsverfahren
MagHyst modular für Forschung und Entwicklung

Des Weiteren ermöglicht MagHyst® modular die Bestimmung der B(H)-Kennlinien weichmagnetischer Werkstoffe anhand von Ringkernproben oder mithilfe der MagHyst® Messadapter. Neben der Verifikation von Herstellerangaben können somit kundeneigene Werkstoffdatenbanken für FEM-Simulationen aufgebaut werden.

Ein Beispiel-Video für die Inbetriebnahme und Nutzung von MagHyst® modular finden Sie auf unserem Youtube-Kanal.

Technische Daten

Maximaler Strom 10 A
Maximale Spannung 24V
Abmessungen (L x B x H) 470 mm x 270 mm x 160 mm
Gewicht ≈ 9 kg
Maximale Abtastrate 30 kHz (0,033 ms) @ 16 bit
Schnittstellen USB, RS232


Verfügbare Messbereiche

  • 65 Ω – 4 kΩ
  • 1.8 Ω – 128 Ω (Standard)
  • 0.9 Ω – 64 Ω
  • 0.3 Ω – 21 Ω
  • Weitere Messbereiche auf Anfrage
